概述
變頻恒壓供水已經替代了高位水箱和壓力罐等供水設備，起動平穩，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊；由于泵的平均轉速降低了，從而可延長泵和閥門等東西的使用壽命；可以消除起動和停機時的水錘效應。其節能性、方便性、衛生性是有目共睹的。變頻恒壓供水優點是不僅可以保證足夠的水壓；一臺變頻循環帶多臺水泵的技術早已眾所周知了，此類應用節能效果非常顯著。所以變頻器在恒壓供水領域應用越來越廣泛。
（1）系統優勢：
1、節電：變頻恒壓供水系統的最顯著優點就是節約電能，節能量通常在10-40%。從單臺水泵的節能來看，流量越小，節能量越大。
2、運行可靠：變頻恒壓供水系統實現了系統供水壓力穩定，由變頻器實現泵的軟起動，使水泵實現由工頻到變頻的無沖擊切換，防止管網沖擊、避免管網壓力超限，管道破裂。
3、衛生節水：根據實際用水情況設定管網壓力，自動控制水泵出水量，減少了水的跑、漏現象；系統實行閉環供水后，用戶的水全部由管道直接供給，取消了水塔、天面水池、氣壓罐等設施，避免了用水的“二次污染”，取消了水池定期清理的工作。
4、控制靈活：分段供水，定時供水，手動選擇工作方式。
5、自我保護功能完善：新型的小區變頻恒壓供水系統具備了過流、過壓、欠壓、欠相、短路保護、瞬時停電保護、過載、失速保護、低液位保護、主泵定時輪換控制等功能，功能完善，全自動控制，自動運行，泵房不設崗位，只需派人定期檢查、保養如某臺泵出現故障，主動向上位機發出報警信息，同時啟動備用泵，以維持供水平衡。萬一自控系統出現故障，用戶可以直接操作手動系統，以保護供水。
6、延長設備壽命、保護電網穩定：使用變頻器后，機泵的轉速不再是長期維持額定轉速運行，減少了機械磨損，降低了機泵故障率，而且主泵定時輪換控制功能自動定時輪換主泵運行，保證各泵磨損均勻且不銹死，延長了機泵使用壽命。變頻器的無級調速運行，實現了機泵軟啟動，避免了電機開停時的大電流對電機線圈和電網的沖擊，消除了水泵的水錘效應。
（2）系統方案：
用變頻器進行恒壓供水時有兩種方式：

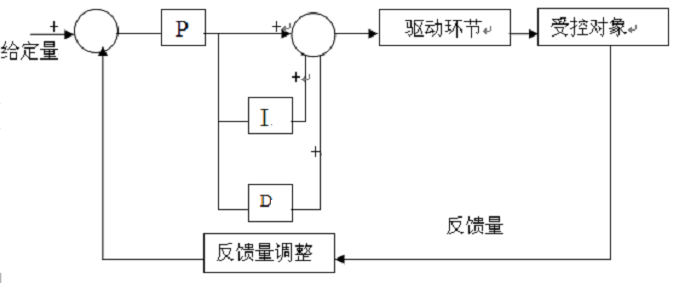

第一種是一臺變頻器控制一臺水泵；另一種是一臺變頻器控制幾臺水泵。前種方法是根據壓力反饋信號，通過變頻器自身PID運算自動調整變頻器輸出頻率，改變電動機轉速，最終達到管網恒壓的目的，就一個閉環回路，較簡單。

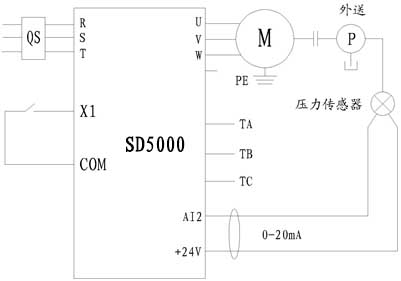

第二種需要利用恒壓供水器PLC（如圖），當變頻器被投入自動運行時，1#泵電機接觸器首先被控制導通，變頻器輸出頻率上升，同時管網壓力信號逐漸增加，出水管網的壓力信號與恒壓供水器PLC管網壓力設定信號負反饋閉環，當電機頻率上升到最高頻率，而管網壓力達不到設定要求時，變頻器立即控制工頻接通1#泵，使1#泵全速投入運行，同時變頻器經過時間延遲，對2#泵進行變頻控制。當管網壓力與設定壓力基本平衡時，變頻器控制當前變頻電機維持在一定的頻率，當水需求量減少，管網壓力逐漸升高，變頻器輸出頻率降低，當變頻器輸出頻率低至0HZ，而管網在一設定時間內還高于設定壓力，變頻器切斷當前變頻控制泵，轉而控制下一個原工頻控制泵，變頻器在水泵控制轉換過程中，逐漸輪換使用水泵，使每個水泵的利用率均等，增加系統可靠性。
恒壓供水控制系統框圖
